SG100-R fester CH4-Detektor mit erweiterter Reichweite
Fortschrittliches, stationäres Gasferndetektionssystem für die Überwachung von Methan (CH₄) mit erweiterter Entfernungsfähigkeit zwischen Sender und Sensor.
Der SG100-R ist ein stationäres Gasdetektionssystem, das den Sensor mithilfe der RS485-Kommunikation bis zu 1000 Meter vom Sender entfernt. Dieses abgesetzt montierte Design ist ideal, wenn sich der Messpunkt innerhalb eines Kanals, einer Rohrleitung, eines geschlossenen Raums oder an Orten befindet, an denen Gase schwerer als Luft sind – der Sensor wird dorthin gebracht, wo die Gefahr besteht, während der Sender an einem bequemen, sicheren Ort bleibt, an dem er angezeigt und konfiguriert werden kann.
Am Beispiel von Methan (CH₄) verwendet das System einen katalytischen Verbrennungssensor, um von 0 bis 100 % UEG mit einer Auflösung von 1 % UEG zu messen. Zu den Ausgängen gehören 3-Draht 4-20 mA, RS485 Modbus und drei Relais (niedriger Alarm, hoher Alarm, Fehleralarm). Die Konfiguration erfolgt sicher, ohne das Gehäuse zu öffnen, mithilfe eines Magnetstifts oder einer optionalen Fernbedienung. Das Gerät verfügt über eine IECEx/ATEX-Zertifizierung (Ex db IIC T6 Gb), einen IP66/IP68-Schutz und ein robustes Gehäuse aus Aluminiumdruckguss (SS316 optional). Wird komplett mit Montagehalterung geliefert.
Warum die Platzierung von Fernsensoren wichtig ist
Herkömmliche stationäre Detektoren montieren den Sensor direkt am Sender – dies funktioniert jedoch nicht in jedem Szenario. Der SG100-R löst diese Herausforderungen:
- Kanal- und Rohrleitungsinstallationen- Platzieren Sie den Sensor im Luftstrom, während der Sender für einen einfachen Zugang draußen bleibt.
- Gase, die schwerer als Luft sind- Gase wie NH₃, H₂S und H₂ neigen dazu, sich an Tiefpunkten abzusetzen. Der Sensor befindet sich in Bodennähe; Der Sender bleibt zum sicheren Ablesen auf Augenhöhe.
- Schwer zugängliche Bereiche- Enge Räume, Behälterköpfe oder erhöhte Rohrleitungen – greifen Sie aus der Ferne auf den Sensor zu, ohne zu klettern oder gefährliche Bereiche zu betreten.
- Raue Sensorumgebungen- Wenn die Messstelle nass, staubig oder korrosiv ist, kann der Sender in einem saubereren Bereich aufgestellt werden, was seine Lebensdauer verlängert.
- Maximaler Abstand: 1000 Meter- Stromversorgung und Kommunikation über RS485-Verbindung vom Sender.
Eine kurze Anmerkung zu Methan (CH₄)
Methan ist der Hauptbestandteil von Erdgas. Es ist farblos, geruchlos und leicht entzündlich. Wenn seine Konzentration in der Luft zwischen 5 und 15 Vol.-% liegt, wird es explosiv. Die untere Explosionsgrenze (UEG) von Methan liegt bei 5 % VOL, was auf dem Detektor als 100 % UEG definiert ist. Die Messung von 0–100 % UEG zeigt direkt an, wie nahe die Atmosphäre am Explosionsbereich liegt.
Typische Methanquellen:Erdgaspipelines, Deponien, Kohlebergwerke, Biogasanlagen, Abwasserkläranlagen und Ölraffinerien.
Der SG100-R warnt frühzeitig vor brennbaren Lecks, insbesondere an abgelegenen oder schwer zugänglichen Orten, an denen herkömmliche Detektoren nicht einfach installiert oder gewartet werden können.
Feldanwendungen – Wo der SG100-R glänzt
- Kanalrohrleitungen- Überwachen Sie das Gas in Lüftungs- oder Abluftkanälen. Sensor innen, Sender außen.
- Erkennung schwerer Gase- NH₃, H₂, H₂S setzen sich an Tiefpunkten ab; Sensor auf Bodenniveau, Sender in angenehmer Sichthöhe.
- Betreten von engen Räumen- Sensor in Tanks, Behältern oder Abwasserkanälen; Sender zur Personenüberwachung sicher im Freien positioniert.
- Deponien & Biogasanlagen- Methanüberwachung in Sammelbrunnen und Fermentern.
- Erdgaskompressorstationen- Fernsensor in Ventilgruben, wo der Zugang eingeschränkt ist.
- Öl- und Gasraffinerien- Überwachung diffuser Emissionen in schwer zugänglichen Prozessbereichen.
- Abwasserbehandlung- Überwachung des Faulgases (Methan) im Tankraum.
- Kohlebergwerke- Fernerkundung in den Rückluftwegen oder im Goaf-Bereich.

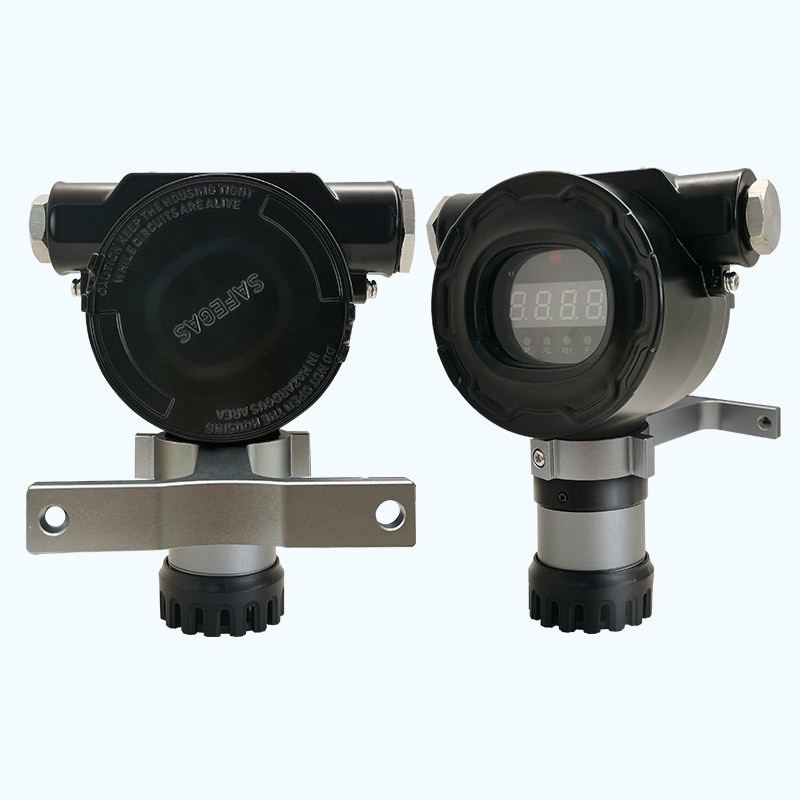

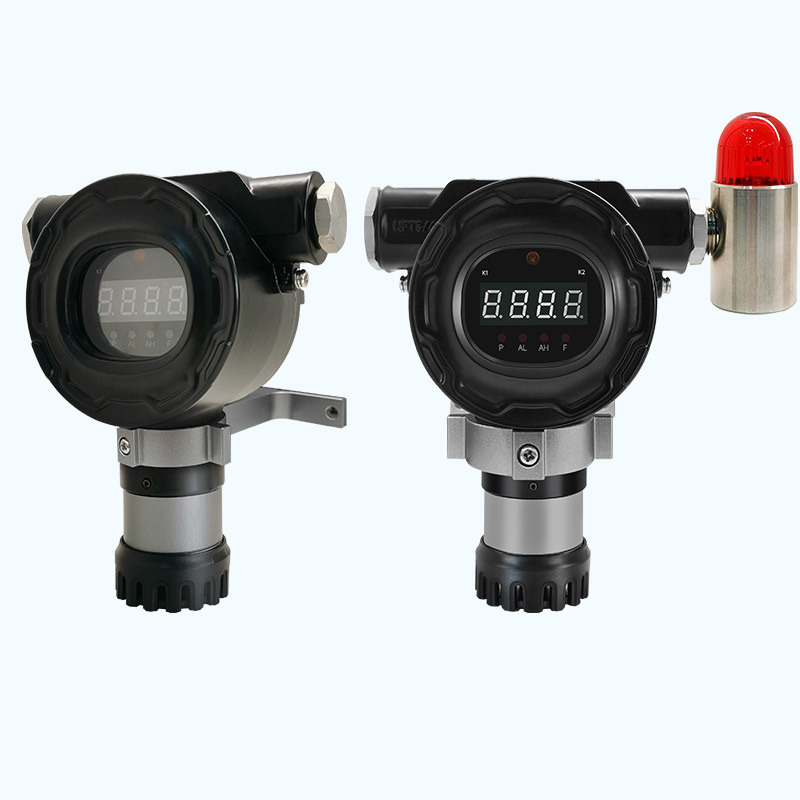

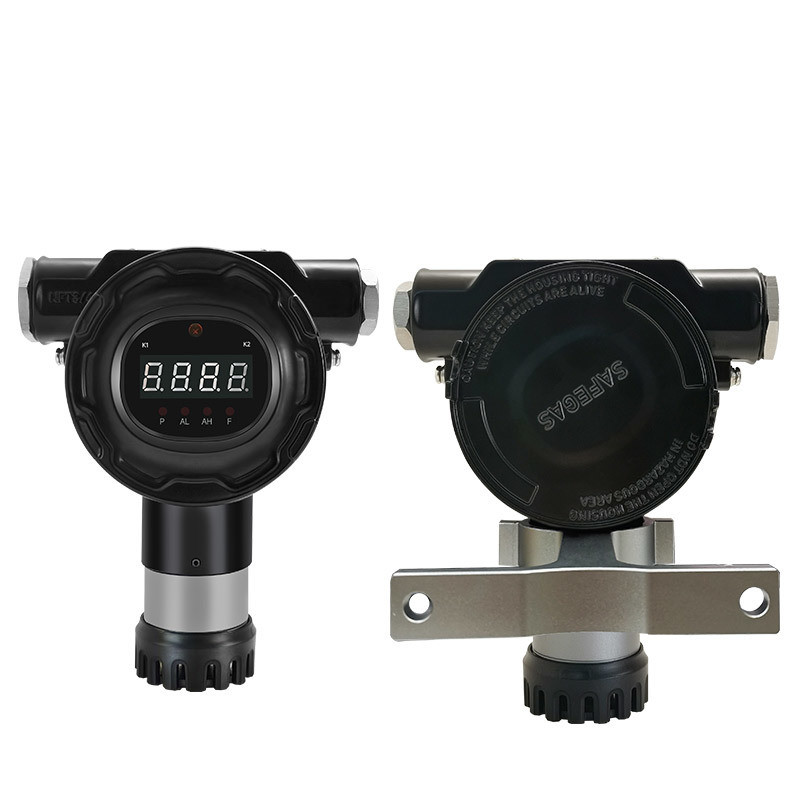

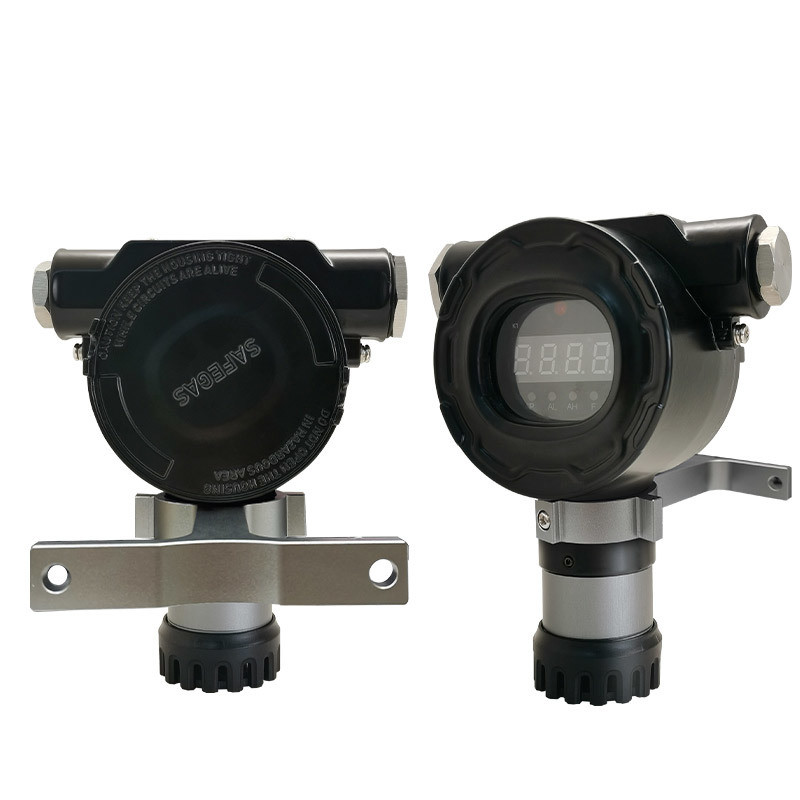

Produktbilder
Technische Spezifikationen (CH₄, 0 -100 % UEG)
| Parameter |
Wert |
| Zielgas |
Methan (CH₄) |
| Erkennungsprinzip |
Katalytische Verbrennung |
| Messbereich |
0 - 100 % UEG |
| Auflösung |
1 % UEG |
| Genauigkeit |
≤ ±2-5 % FS (sensorabhängig) |
| Explosionsgeschützt |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Schutz vor Eindringen |
IP66 / IP68 |
| Stromverbrauch |
<2,5 W (giftiges Gas) / <4 W (brennbares Gas) |
| Standardausgänge |
3-Draht 4-20 mA, RS485 Modbus |
| Relaisausgänge |
3 Relais (Tiefalarm, Hochalarm, Fehleralarm) |
| Versorgungsspannung |
12–24 V Gleichstrom |
| Anzeige |
LED |
| Betriebstemperatur (katalytisch) |
-40°C bis +70°C |
| Betriebsfeuchtigkeit |
0–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Druckbereich |
86-106 kPa |
| Gehäusematerial |
Aluminiumdruckguss (Standard); SS316 (optional) |
| Kabeleinführungen |
1 × 3/4 NPT (links) und 1 × M20 (rechts) |
| Abmessungen |
157,8 × 128,8 × 69,6 mm |
| Gewicht |
1,0 kg |
| Garantie |
1 Jahr |
Kernkompetenzen
- 1000-Meter-Trennung- Sensor und Sender können über RS485 bis zu 1000 m voneinander entfernt sein – unübertroffene Flexibilität für schwierige Installationen.
- Explosionsgeschützt zertifiziert- IECEx und ATEX Ex db IIC T6 Gb – sicher für explosionsgefährdete Bereiche der Zonen 1 und 2.
- Schutzart IP66/IP68- Staubdicht, geschützt gegen starkes Strahlwasser und tauchfähig.
- Mehrere Ausgabeoptionen- 4–20 mA (3-Draht), RS485 Modbus, plus drei Relais für die Steuerung externer Geräte.
- Sichere Konfiguration- Magnetstab (im Lieferumfang enthalten) oder optionale Fernbedienung – in explosionsgefährdeten Bereichen muss das Gehäuse nicht geöffnet werden.
- Lokale Anzeige- Der LED-Bildschirm zeigt die Gaskonzentration am Senderstandort in Echtzeit an.
- Langlebige Konstruktion- Gehäuse aus Aluminiumdruckguss; Edelstahl 316 optional für korrosive Standorte.
- Einfache Installation- Montagehalterung im Lieferumfang enthalten; Standard-Kabeleinführungen (NPT und M20).
Über den Hersteller
Shenzhen YuanTe Technology Co., Ltd. (Safegas)- 2010 gegründet, mit über 16 Jahren Erfahrung in Forschung und Entwicklung, Herstellung und Vertrieb von Gasdetektionssystemen. Das Unternehmen bedient Öl und Gas, Chemie, Umweltschutz, Elektronik, Kommunaltechnik, Landwirtschaft und Haushaltsgeräte.
Wichtige Qualifikationen:
- Zertifiziert nach ISO9001, ISO45001, IECEx, ATEX, EMC
- Jährliche Produktionskapazität: >80.000 Einheiten
- Typische Lieferung: 5–7 Werktage
- Weltweiter Kundendienst rund um die Uhr
- Die Produktpalette umfasst tragbare Detektoren, stationäre Sender, Gasanalysatoren, Bedienfelder, Dockingstationen und Kalibrierzubehör.
Häufig gestellte Fragen
F1: Wie weit darf der Sensor vom Sender entfernt sein?
A1: Bis zu 1000 Meter mit RS485-Kommunikation.
F2: Kann der SG100-R andere Gase als Methan erkennen?
A2: Ja. Es unterstützt Hunderte von Sensortypen – katalytisch (brennbare Stoffe), IR (CO₂, CH₄), elektrochemisch (toxisch) und PID (VOC). Kontaktieren Sie uns für spezifische Gaskonfigurationen.
F3: Verfügt der Sender über ein Display?
A3: Ja, eine LED-Anzeige zeigt in Echtzeit die Gaskonzentration am Senderstandort an.
F4: Wie stelle ich Alarmsollwerte ein, ohne das Gehäuse zu öffnen?
A4: Verwenden Sie den mitgelieferten Magnetstab (nicht störend) oder die optionale Fernbedienung – sicher in Gefahrenbereichen.
F5: Welche Relais sind vorhanden?
A5: Drei Relais – Tiefalarm, Hochalarm und Fehleralarm. Sie können externe Hupen, Blitzlichter, Lüfter oder Magnetventile direkt ansteuern.
F6: Wie hoch ist die Schutzart?
A6: IP66 (staubdicht, geschützt gegen starkes Strahlwasser) und IP68 (tauchfähig).
F7: Wie lange ist die Garantiezeit?
A7: 1 Jahr für Sender und Sensor (Sensor-Verbrauchsmaterialien haben je nach Typ möglicherweise eine kürzere Garantie).
F8: Benötigt der Fernsensor eine eigene Stromversorgung?
A8: Nein. Der Sender versorgt den Fernsensor über die RS485-Verbindung mit Strom.
F9: Kann ich den Sensor in einem Kanal oder einer Rohrleitung installieren?
A9: Ja. Der Fernsensor ist für den Einbau in Kanälen, Schornsteinen oder Rohren konzipiert – der Sender verbleibt draußen an einem zugänglichen, sicheren Ort.
F10: Ist der SG100-R für explosionsfähige Atmosphären zertifiziert?
A10: Ja. Es verfügt über die IECEx- und ATEX Ex db IIC T6 Gb-Zertifizierung für explosionsgefährdete Bereiche der Zone 1 und Zone 2.
Standardpaketinhalt
- Gasdetektor - 1 Einheit
- Magnetstab – 1 Stück
- Benutzerhandbuch (Englisch) – 1 Exemplar
- Konformitätsbescheinigung/Garantiekarte – 1 Kopie
- Montagehalterung – 1 Satz
- Fernbedienung - 1 Stück
